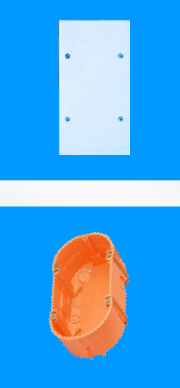

Für den Anschluss von 2 Bettenlinien und einer WC-Ruflinie Die Anbindung an den Schnittstellenverteiler erfolgt über ein 2-oder 4-adriges Leitungspaar (ASK-Bus). Zum Einbau in eine doppelte Schalterdose (Typ Kaiser9062-02) oder auf Putz mittels eines AP-Rahmen. Das Netzwerk und die Ruflinien sind nach geltender VDE 0834 überwacht.
Das Leitungspaar kann für andere Funktionen, wie z.B. Telefon a/b oder andere Meldungen, gleichzeitig benutzt werden.
Absetzbare Meldungen: Patienten-, Not- und WC-Ruf, Bettenruf 1 /-2, Handgeräte-, Zimmerlinien- und Netzwerkstörung, Steckerabwurf- und Anwesenheitsmeldung
Enthält: • Auswerte und Anschlusselektronik • Inkl. Abdeckplatte mit Rastbefestigung
Anschlüsse: • 2-pol. Netzwerk • 2-pol. Stromversorgung 24VDC • 4-pol. Türlinie • 4-pol. WC-Linie • 4-pol. Bettenlinie 1 • 4-pol. Bettenlinie 2 • 4-pol. Zimmersignalleuchte 3-teilig
Abmessungen: (BxH) u.P. = 80x150mm / a.P. = 120x70x30mm Farbe: reinweiß ähnlich RAL9010
