Für den Anschluss von zwei Bettenlinien und einer WC-Ruflinie. Die Anbindung an den Schnittstellenverteiler erfolgt über ein 2- oder 4-adriges Leitungspaar (ASK-Bus). Mit Ruftaste zur Normalruf-/Notrufauslösung. Mit kontaktloser magnetischer Anschlussvorrichtung zum Verbinden eines Birntasters (für Lichtsteuerung über Mehrfachbirntaster den Typ 910310 verwenden). Leitungsüberwachung wahlweise aktivierbar oder deaktivierbar. Zur Montage auf zwei Schalterdosen (60 mm) senkrecht oder auf Putz mittels AP-Rahmen 900380. Das Netzwerk und die Ruflinien sind nach geltender VDE 0834 überwacht.
Absetzbare Meldungen:
- Normalruf / Notruf
- WC-Ruf
- Anwesenheitsmeldung
- Bettenruf 1 und 2
- Steckerabwurfmeldung Sonderrufe:
- Diagnostikruf
- Serviceruf
- Geräte- und Netzwerkstörungen

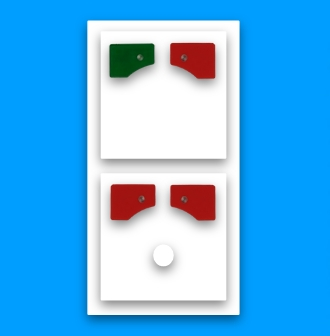

Enthält:
- 1 x Anwesenheitstaste, grün mit Symbol
- 1 x Ruftaste, rot mit Symbol, LED-Beruhigungsanzeige und Findelichtfunktion
- 2 x Ruftasten, rot mit Symbol, LED-Beruhigungsanzeige und Findelichtfunktion
- 1 kontaktlose magnetische Anschlussvorrichtung, zum wahlweisen Anschluss von Birntastern (Anschlussstecker 360° drehbar)
- Auswerte- und Anschlusselektronik
- 1 Steuerelektronik zur Auslösung eines Steckerrufes, wenn der Magnetstecker von der Anschlussvorrichtung abgezogen wird
- Inkl. Abdeckplatte mit Rastbefestigung
Anschlüsse:
- je 4-pol. für Netzwerk und Stromversorgung 24VDC
- je 4-pol. für Bettenlinie 1 und 2
- je 4-pol. für WC-Linie
- je 4-pol. für Zimmersignalleuchte 3-teilig
Technische Daten:
- Betriebsspannung 24 V DC
- Abmessungen: (B x H) 80 x 150 mm
- Farbe: verkehrsweiß, ähnlich RAL9016
📌 Es können bis zu 8 Zimmerelektroniken im Bus zusammengeschaltet werden.
