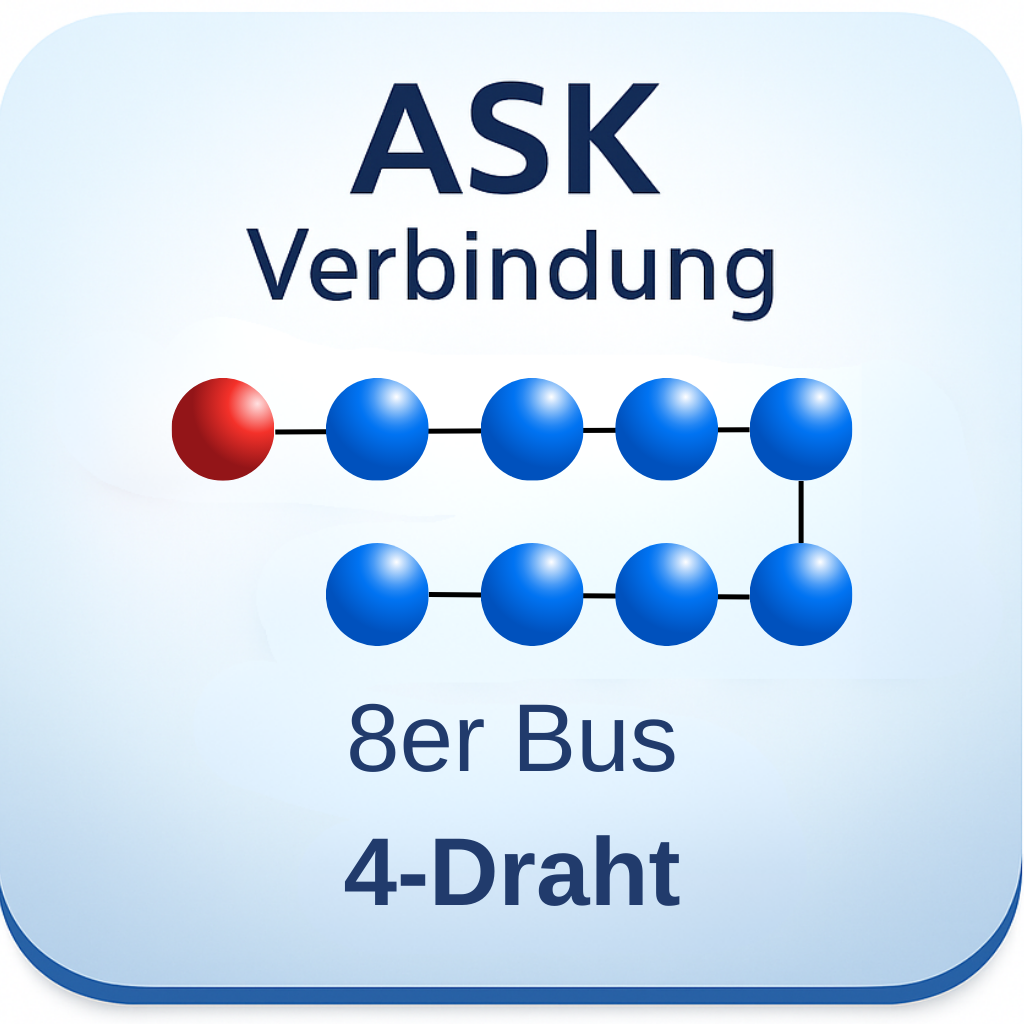

Zur Umsetzung der ASK-Bus-Verbindung (4 x 8er Bus) in ein RS485 Netzwerk. Bis zu 8 Zimmerelektroniken werden über 4 Adern mit dem Schnittstellenverteiler verbunden. Die ASK-Bus-Verbindung zur Zimmerelektronik wird durchgehend überwacht, die Überwachungsparameter werden im iNET Embedded-Zentralen-Modul eingestellt. Die Ankopplung an die ASK-Bus-Verbindung ist galvanisch getrennt. Die Konfiguration der Zimmerelektronik erfolgt über das Netzwerk. Leuchtdioden zeigen den Status der ASK-Bus-Verbindung an. Die Teilnehmeradresse wird über ein Drehschalter eingestellt. Die Zimmerelektroniken sind in 8er Gruppen einzeln durch Schmelzsicherungen abgesichert. Anschlüsse über schraubfreie Steckverbinder.
Leitungslängen:
- ASK-Bus-Verbindung max. 90m (0,8) bei 8 Zimmerelektroniken je Bussegment, verdrillte Doppelader (abhängig vom Leitungsquerschnitt, max. 1000 m bei 1,5mm² Versorgungsspannungsleitung)
- RS485 (max. 32 Teilnehmer) max. 1200 m
Funktion 4-Drahttechnik: Die ASK-Bus-Verbindung und die Versorgungsspannung für max. 8 Zimmer werden auf verschiedenen Adern übertragen.
Montage und Integration: Für die Montage ist das Modul kompatibel mit Schnittstellenverteiler-Gehäusen der Typen 914010, 914020 und 914030 und belegt dabei genau einen Einbauplatz. Diese Flexibilität in der Montage erleichtert die Integration in bestehende oder neu zu planende Rufanlagensysteme.
