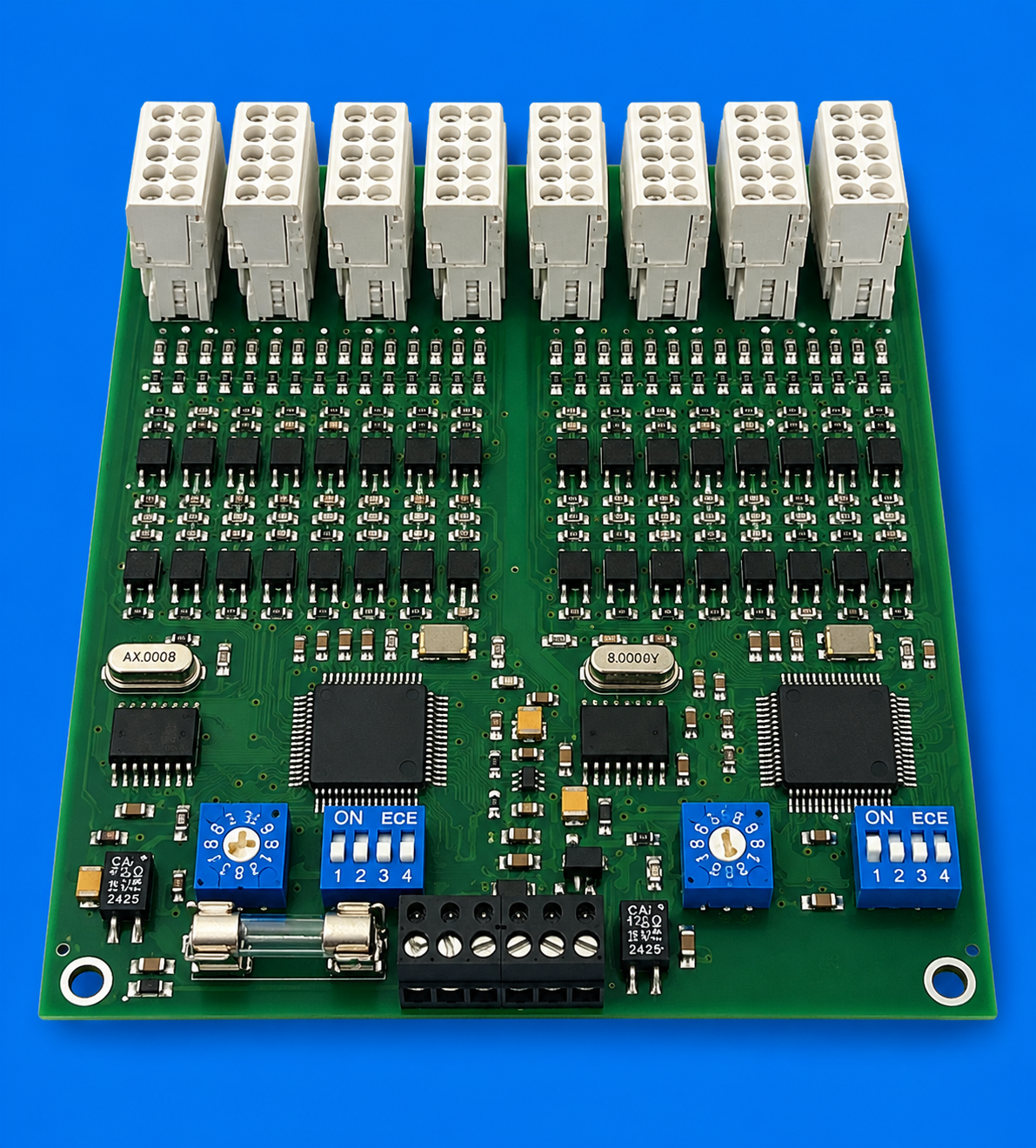

Mit 16 optisch entkoppelten Eingängen. Potenzialfreie Kontakte können direkt angeschlossen werden. Für die gesamte Baugruppe können die Eingänge als Ruhe- oder Arbeitskontakte programmiert werden. Die Eingangszustände werden mit LEDs auf der Leiterplatte angezeigt. Die Baugruppen können kaskadiert werden, somit können 128 Kontakte ( 4 Baugruppen ) an einem ASK-Bus angeschlossen werden.
Anschlüsse:
- Netzwerk ASK-Bus
- Stromversorung 24 V DC
- 16 Optisch entkoppelte Eingänge über Wago Steckverbinder
Technische Daten:
- 1 x Drehcodierschalter zur Adresseinstellung (1–8)
- 1 x 4-fach Schiebeschalter zur Konfigurationseinstellung
- Gehäuseart: offene Baugruppe ohne Gehäuse
- Maße: 133x103 mm
Zum Einbau in Schnittstellen-Verteiler-Gehäuse 914010 bis 914030 (2 bis 6-fach).
Es wird 1 Einbauplatz belegt.
